Dřevovláknitá izolace UNGER-DIFFUTHERM, dřevovlákno

UNGER-DIFFUTHERM

Systém UdiTOP®

Desky pro záklop

Vysoce stabilní deska pro záklop v odborně prováděných, difúzně otevřených, provětraných konstrukcích střech a vnějších zdí. Jsou použitelné jako izolující alternativa k obvyklé pásovině, která se na tomto místě tradičně využívá.

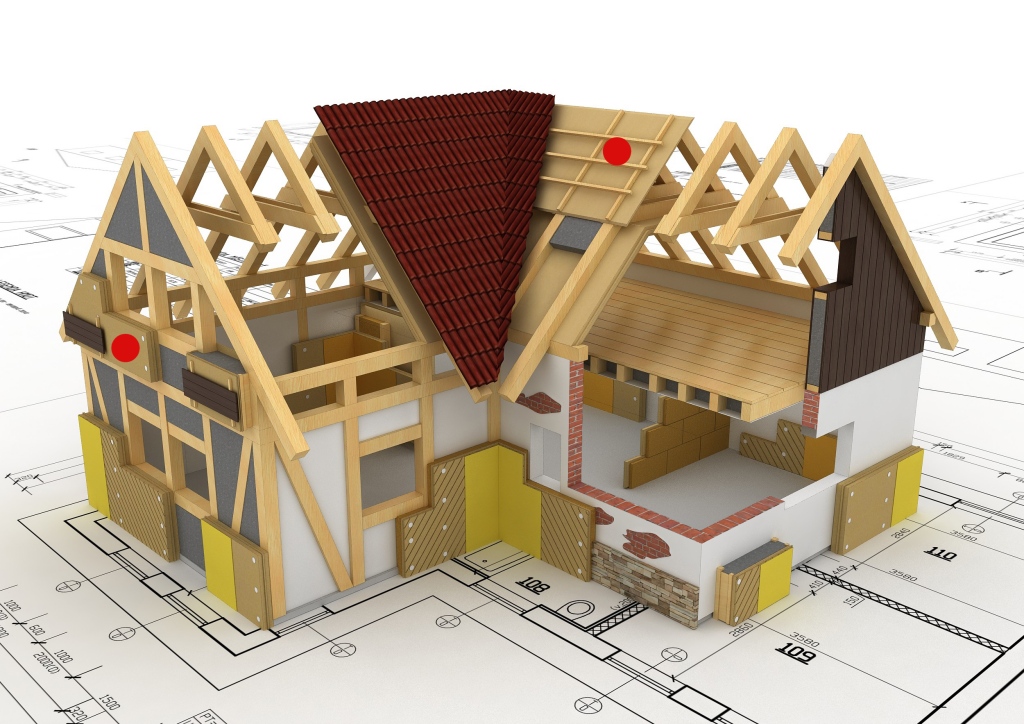

UdiTOP® / UdiTOP® Premium desky pro záklop nacházejí použití na vnější straně jako difúzně otevřené, tepelně izolační opláštění provětrávaných střech a stěnových konstrukcí. Podle Německého svazu pokrývačů (ZVDH) jsou desky UdiTOP® / UdiTOP® Premium záklop deklarovány jako falcované bednící střešní desky až pro sklon 20° v tloušťkách 22, 35, 52, 60, 80 a 100 mm.







Technické hodnoty UdiTOP®

Složení

Dřevěná vlákna ze zbytků čerstvého dřeva jehličnanů s homogenní a rovnoměrnou hydrofobizací, zajišťující nepropustnost pro vodu.

Vlastnosti

Odolné v tlaku,  velmi dobrá ochrana proti chladu, přehřívání i proti hluku. Nepropustné pro vodu, odolávají přímému vlivu povětrnosti minimálně 12 týdnů. V zimě ale nutné zohlednit zatížení sněhem! Optimalizace tepelné izolace díky spoji na pero a drážku po celém obvodu. Vylepšená hodnota U UdiTOP® Premium dosažitelná díky optimalizované sendvičové skladbě. Stavebně technické schválení, certifikace CE, externí kontrola kvality. Použití pro izolované i neizolované konstrukce střech a stěn podle DIN V 4108-10: DAA, DAD, DI, DZ, DEO a WAB, WH, WZ.

Technická data

UdiTOP® UdiTOP® Premium
Jmenovitá hodnota tepelné vodivosti   λ 0,049 W/mK 0,049/0,042W/mK
Difúzní odpor vodních par   µ 5 5
Měrná tepelná kapacita   c 2100 J/kgK 2100 J/kgK
Objemová hmotnost   ρ cca 260 kg/m³    cca 260/170 kg/m³
Pevnost v tahu ≥ 50 kPa ≥ 5/50 kPa
Pevnost v tlaku ≥ 100 kPa ≥ 70/100 kPa
Třída stavebních materiálů dle DIN 4102-1   B2 B2
Euro-třída DIN EN 13501-1 E E

Forma dodávek, rozměry

Palety na jedno použití o rozměrech: 252 cm délka x 60 cm šířka pro 22 až 35 mm; 252,5 cm délka x 60,5 cm šířka pro 52 až 60 mm; 177,5 cm délka x 60,5 cm šířka pro 80 až 100 mm.

Efektivní plocha: 250 cm délka x 58 cm šířka pro 22 až 60 mm; 175 cm délka x 58 cm šířka pro 80 až 100 mm.

Desky zabalené na jedné paletě – množství:
UdiTOP®
22 mm – 100 kusů/paleta = 151,20 m²
35 mm – 62 kusů/paleta = 93,74 m²
52 mm – 42 kusů/paleta = 64,26 m²
60 mm – 36 kusů/paleta = 55,08 m²
80 mm – 26 kusů/paleta = 27,82 m²
100 mm – 22 kusů/paleta =23,54 m²
UdiTOP® Premium
60 mm – 36 kusů/paleta = 54,432 m²
80 mm – 26 kusů/paleta = 39,312 m²
100 mm – 22 kusů/paleta = 33,264 m²

Skladování

V chladnějším prostředí, nevystavovat přímému slunečnímu záření, v suchu, naležato.

Zajištění kvality

Externí kontrola kvality a kontrola kvality ve zkušebnách materiálů MPA NRW (Material-prüfungsamt Nordrhein-Westfalen) a LGA Nürnberg (Landesgewerbeanstalt Bautechnik Nürnberg GmbH).

Zpracování

Záklop ve střeše

S pokládkou UdiTOP® začínáme u okapu, pero směřuje k hřebenu střechy, ukládáme do vazby a pevně srazíme. Odříznutou část koncového dílce první řady použijeme jako první desku pro další řadu, deska ale musí překrývat alespoň jedno pole mezi krokvemi atd. Veškerá napojení okrajů a prostupy jsou vzduchotěsně zalepována systémovými lepidly a lepicími páskami UdiSTEAM® Alubutyl nebo UdiSTEAM® Fix plus. Lepené povrchy předem ošetřete přípravkem UdiSTEAM® Primer LF. Poškozené desky UdiTOP® mohou být odborně opraveny dodatečně nalepeným páskem z UdiSTEAM® Butyl lepicího systému. Doba přímého vystavení povětrnosti nesmí přesáhnout 3 měsíce. Upevnění probíhá nejprve pomocí hřebíků se širokou hlavou nebo širokými sponkami. Trvalé upevnění se pak provádí hřeby nebo šrouby, které přenášejí zatížení podle platného statického posouzení zohledňujícího sklon střechy, odstup krokví a zatížení sněhem. Dodržujte maximální rozestup krokví:

Tloušťka desky v mm   Rozestup v cm
22 85
35 95
52 100
60 105
80 110
100 115

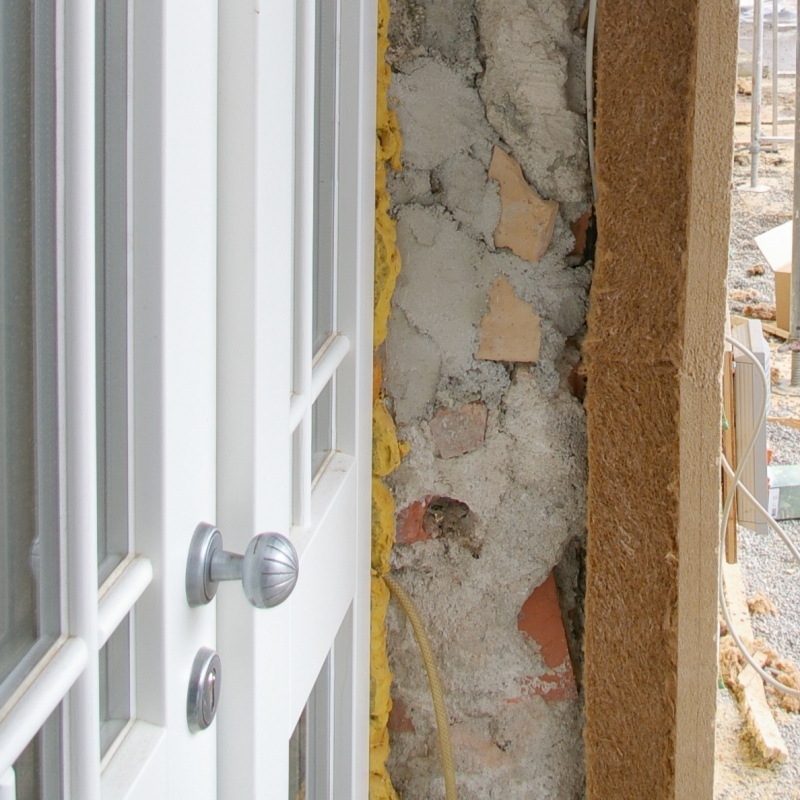

Opláštění fasády

UdiTOP® se pokládá od oblasti soklu, pero směřuje nahoru, ukládáme do vazby a pevně srazíme. Odříznutou část koncového dílce první řady použijeme jako první desku pro další řadu, deska ale musí překrývat alespoň jedno pole mezi krokvemi atd. Veškerá napojení okrajů a prostupy jsou vzduchotěsně zalepována systémovými lepidly a lepicími páskami UdiSTEAM® Alubutyl nebo UdiSTEAM® Fix plus. Lepené povrchy předem ošetřete přípravkem UdiSTEAM® Primer LF. Trvalé upevnění se poté provádí pomocí šroubů přenášejících zatížení podle platného statického posouzení se zohledněním rozestupu krokví, následně upevňovaného opláštění apod.
